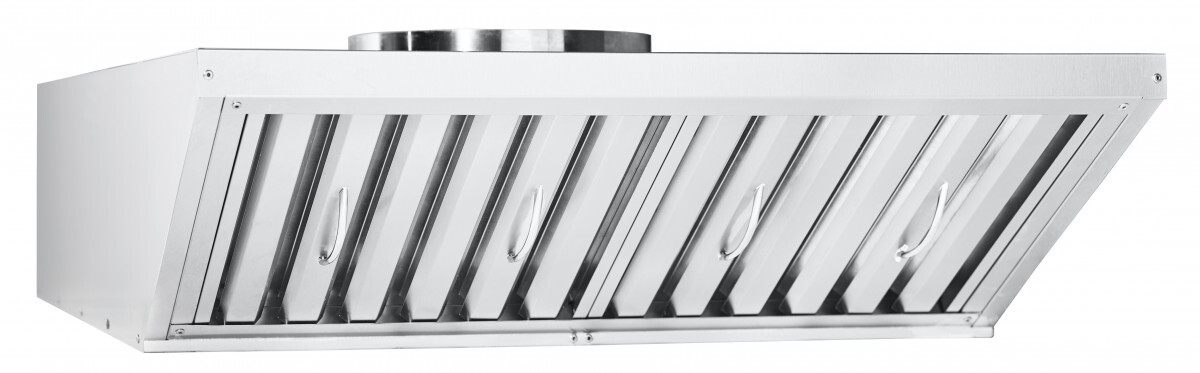

Зонт вытяжной ЗВВ-700В

Зонт ЗВВ-700В предназначен для установки на мини-пароконвектомат ПКА 6-1/2В и состоит из трех основных частей: корпуса, съемных лабиринтных фильтров и осевого вентилятора. Подсоединяется к мини-пароконвектомату с помощью кабеля питания (1,8 м с заземлением). Зонт фиксируется с помощью винтов М5 к крышке пароконвектомата (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта).

Принцип действия: разогретый воздух, насыщенный парами масла, жира и воды, всасывается вентилятором и проходит через лабиринтные фильтры. Затем пары масла, жира и воды, содержащиеся в воздухе, конденсируются на фильтре благодаря температурному перепаду и стекают в герметичную ванну - жиросборник - расположенную в корпусе зонта. Ванна зонта имеет сливную трубку с резьбой G 1/2'', к которой необходимо подсоединить шаровой кран для слива жидкости.
