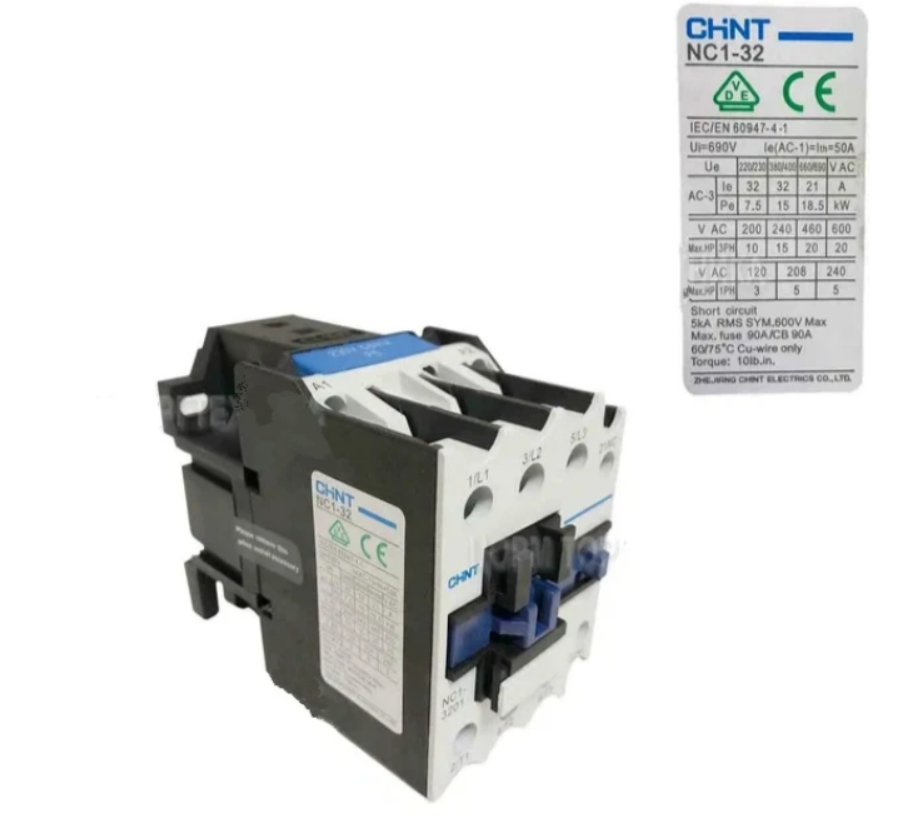

Контактор NC1-3201 (CHINT) (артикул ABAT: 120000061047) — это электромагнитный пускатель, предназначенный для коммутации мощных электрических нагрузок в посудомоечных и пароконвектоматных машинах ABAT. Управляет включением и отключением нагревательных элементов (ТЭНов), насосов и других силовых узлов по сигналу от электронного модуля.
Основные характеристики:
-
Модель: NC1-3201 (производитель: CHINT, Китай)
-
Артикул ABAT: 120000061047
-
Номинальный ток: 32 А
-
Напряжение катушки: 220 В переменного тока (AC)
-
Количество контактов:
-
3 основные силовые пары (3NO) — для подключения ТЭНов
-
2 вспомогательных (1NO + 1NC) — для сигнализации или блокировок
-
Степень защиты: IP30 (устанавливается в закрытом электрошкафу)
-
Монтаж: на DIN-рейку 35 мм
-
Класс изоляции: F
-
Механический ресурс: до 10 миллионов циклов
-
Электрический ресурс: до 1 миллиона циклов при нагрузке 32 А
-
Температура эксплуатации: от -25 °C до +55 °C
Назначение и применение:
Контактор используется в:
-
Посудомоечных машинах МПТ-1700, МПТ-2000 — для включения ТЭНов ополаскивания
-
Пароконвектоматах ПКА-6, ПКА-10, ПКА-20 — для управления нагревом камеры и парогенератором
При подаче сигнала с контроллера (220 В на катушку) контактор срабатывает и замыкает силовые цепи, включая нагрев. При отключении — размыкает цепь, обеспечивая безопасное отключение.
Преимущества:
-
Оригинальная запчасть ABAT — полная совместимость по габаритам и электрике
-
Надёжность — проверенный ресурс в условиях промышленной эксплуатации
-
Быстрое срабатывание — точное управление температурой
-
Устойчивость к вибрациям и перегрузкам
-
Простая замена — стандартный монтаж на DIN-рейку
